Wann immer man Professionelles und Home Audio Equipment zusammen verwenden möchte, trifft man früher oder später auf das Problem, das ein „normales“ unsymmetrisches Audio Signal in ein symmetrisches umgewandelt werden muss.
Natürlich ist die symmetrische Signalübertragung immer von Vorteil, da diese deutlich störung-unempfindlicher gegenüber Einstreuungen ist. Nur ist das im Home Audio Bereich oft overkill.
Wer dennoch nicht darauf verzichten mag oder kann, der hat hier die Möglichkeit sich einen einfachen aber hochqualitativen Signalwandler nach zu bauen.
Im Wesentlichen basiert die Schaltung auf einem fertigen Bauteil von Aliexpress. LINK
Es macht hier keinen großen Sinn das selber zu bauen, da es die fertige Baugruppe inklusiv aller Teile für 9,50€ plus 5€ Versand gibt, und die Teile allein schon teurer sind als die fertig aufgebaute Baugruppe.
Dort sind auch schon rauscharme NE5532 verbaut. Diese sind gesockelt, falls jemand lieber andere OP-Typen verweden möchte.
Das einzig problematische: wie üblich benötigen die OPs eine symmetrische Versorgungsspannung. Die entnimmt man z.B. dem Verstärker, in die die Schaltung eingebaut wird, aber wir möchjten ja gerne stand-alone.
Also nehmen wir auch von Aliexpress einen standard A0515S-2WR3 DC-DC Konverter, der für 2€ aus 5V Eingangsspannung +/- 15V macht.
Jetzt weiss man, das Schaltregler nicht die besten Partner für empfindliche Audio Schaltungen sind. Also schalten wir zwischen den DC/DC Konverter und die Audio Platine einen 7812 und 7912 linear Regler.
Damit machen wir aus den +/- 15V saubere +/- 12V.

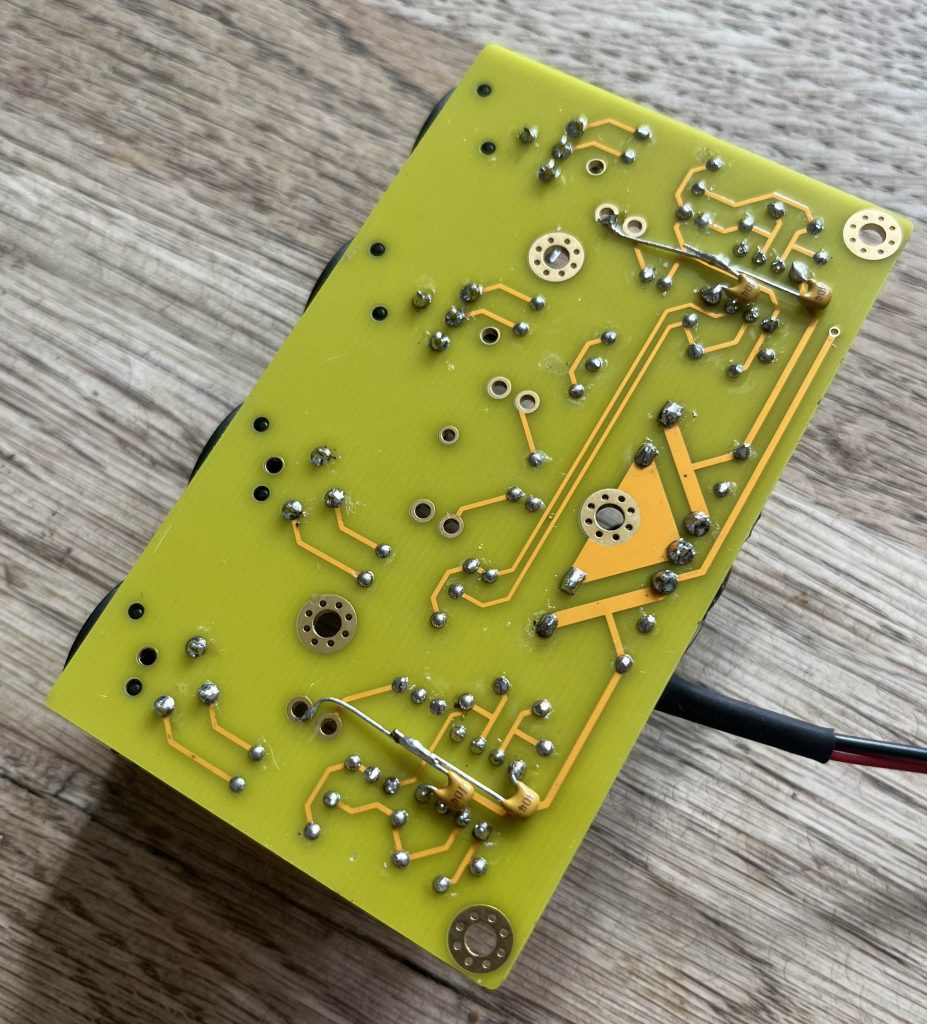

Um auch die letzten Reste von Störungen auf der Spannungsversorgung zu filtern, werden 4x 100nF Abblockkondesatoren auf der Platinenunterseite direkt an die Spannungs Pins der Operatinsverstärker gelötet. Die Gegenseite wird an den nächsten Massekontakt geführt.
Das wars schon!

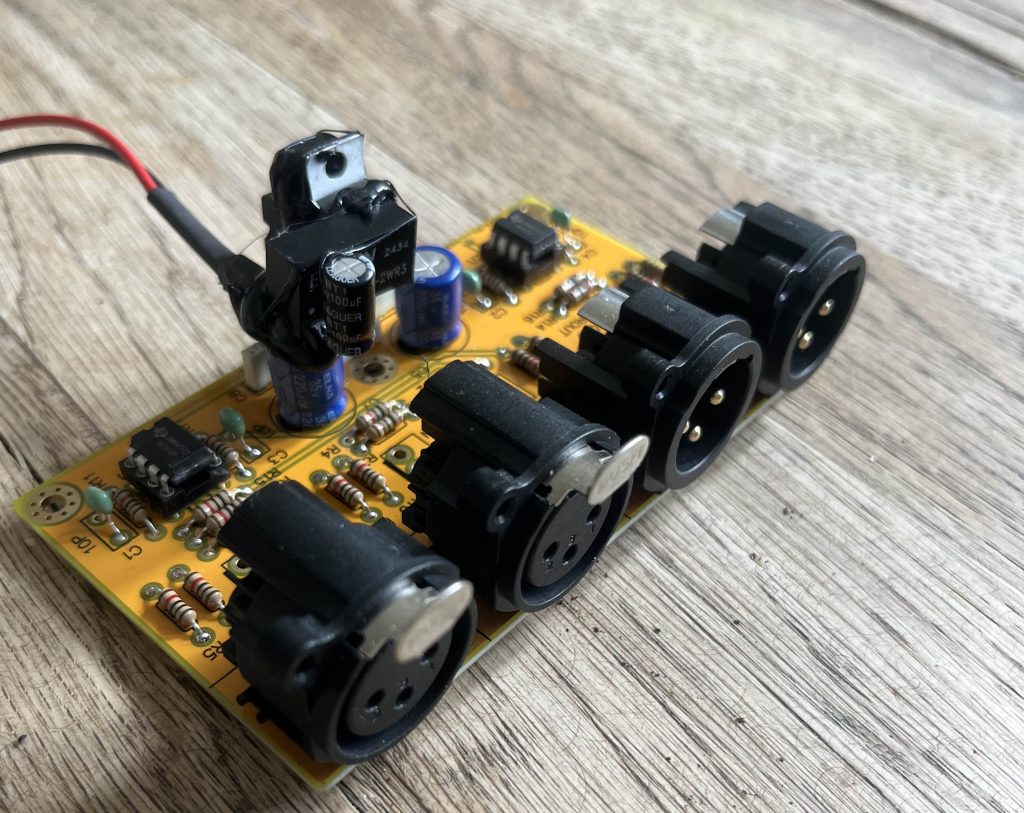

Die Ein- und Ausgangsbuchsen für die symmetrischen Signale sind bequemer Weise schon auf der Platine montiert.
Für die unsymmetrischen Signale, gibt es die 4 auf der Platine bezeichneten Anschlusspunkte. Somit kann man sich mit einem 5V Netzteil „mal eben schnell“ einen high quality Konverter bauen.

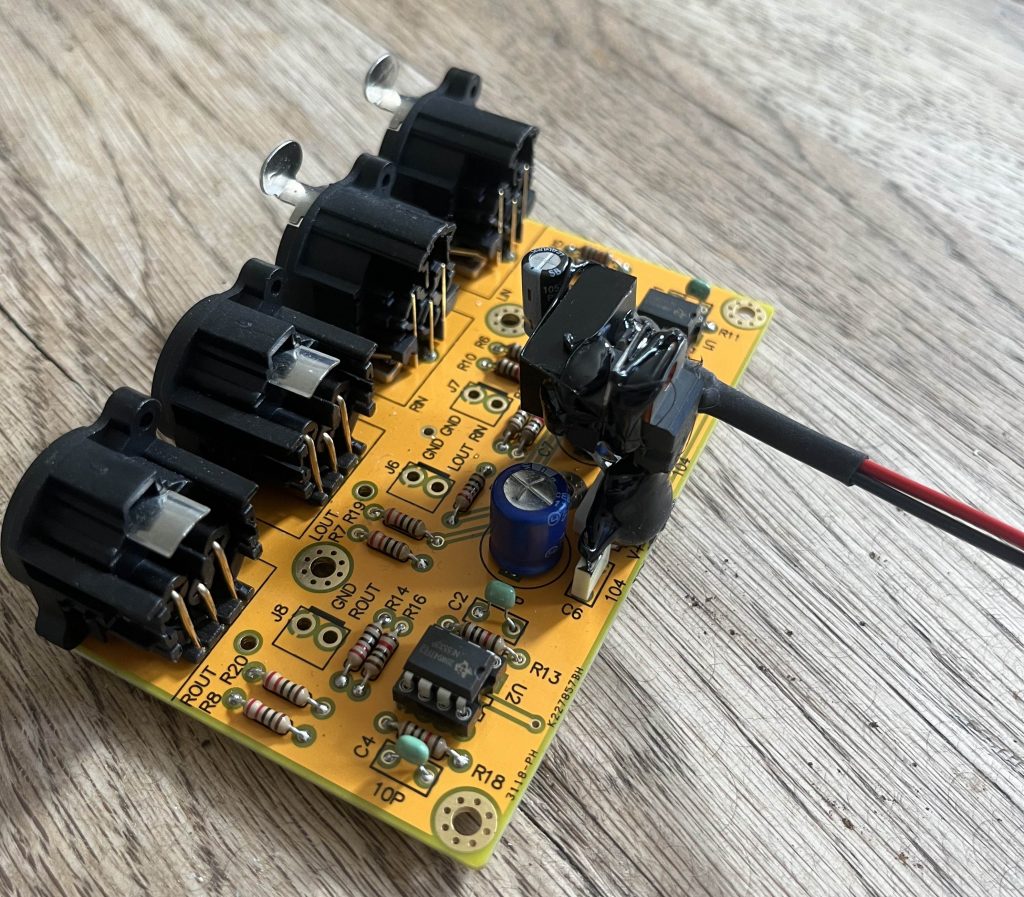

Für die vorliegende Platine hab ich die Bauteile kurzerhand mit etwas Montagekleber fixiert, da eine extra Platine zu viel Aufwand bedeutet hätte.
Die Stromaufnahme liegt trotz des DC/DC Wandlers der die 5V auf immerhin 30V transformiert bei lediglich ca. 140mA. Das solle jedes übliche 5V Netzteil bequem liefern können.
